杰克龙阀门型号的编制方法大整理

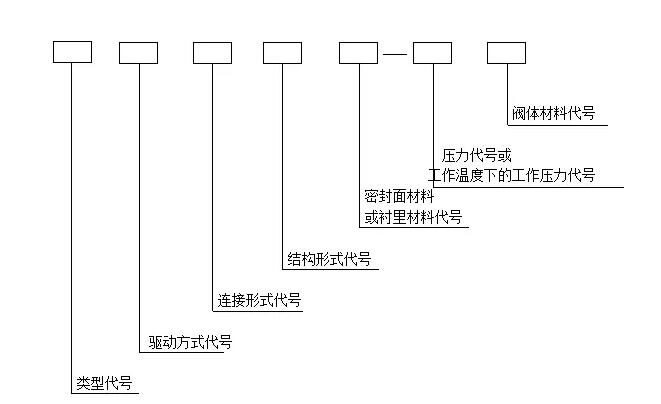

阀门型号是按阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料等分类，然后再把这七部分按顺序排列出来。
下面杰克龙阀门给大家介绍一下这部分的编制方法。
第一部分：阀门类型的代号
阀门的类型代号用字母按（表1）的规定表示。如果标号的阀门还具有其它功能或带有其它特异结构时，需要在阀门类型代号前面加注一个按（表2）规定表示的字母。
举个例子，我们从表1可以看到普通止回阀的型号H，如果将此阀门特殊化，比如防火止回阀由于具有特殊功能，所以结合表1和表2就该表示为FH。
第二部分：驱动方式代号

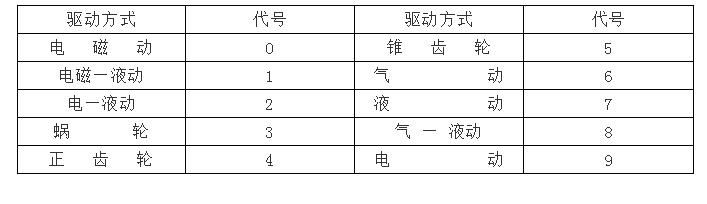

驱动方式用阿拉伯数字按（表3）的规定来表示
注：
1.安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门（如手动蝶阀、手动闸阀、球阀等），阀门驱动方式代号省略，不表示。
2.只有当两种动力源同时对其作用才能控制其启闭时，此时我们用电磁—液动、电—液动、气 — 液动表示。
3.气动常开阀门用6K表示，气动常闭阀门用6B表示，液动常开阀门用7K表示，液动常闭阀门用7B表示。
4.防爆电动阀门用9B表示。
注意事项：
1.如果阀门的连接形式为“法兰”、结构形式为：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”，截止阀、节流阀的“直通式”，球阀的“浮动球”、“固定球”和“直通式”，蝶阀的“垂直板式”，隔膜阀的“屋脊式”，旋塞阀的“填料”和“直通式”，止回阀的“直通式”和“单瓣式”，安全阀的“不封闭式”、“阀座密封面材料”在编制命名的过程中均可省略。
2.有时我们之所以看不懂阀门编号，是因为将驱动方式与连接形式的代号混淆了。那么如何通过阀门编号判断是普通阀门还是拥有驱动方式的阀门呢？根据前面介绍的内容得知，阀门的类型采用字母表示，而驱动方式、连接形式、结构形式等则采用数字表示，这时我们就可以通过阀门型号中类型代号后有多少位数字来判断该阀门有无特殊驱动方式。比如Q911F和Q11F这两个型号，阀门类型代号分别有三位数字和两位数字，但是Q911F这个阀门根据表3判断拥有特殊的驱动方式，而Q11F这个型号在编制过程中因 为没有特殊驱动方式而将其省略表示。所以阀门的类型代号后的数字有三位即为特殊驱动方式的阀门，有两位为普通阀门。
