蝶阀的工作原理及保养调试方法

    气动蝶阀是由气动执行器和蝶阀组成。气动蝶阀是用随阀杆转动的圆形蝶板做启闭性，以实现启用动作的气动阀门主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，目前蝶阀在低压大中口径管道上的使用越来越多。杰克龙阀门小编简述气动蝶阀的原理



   气动蝶阀的工作原理

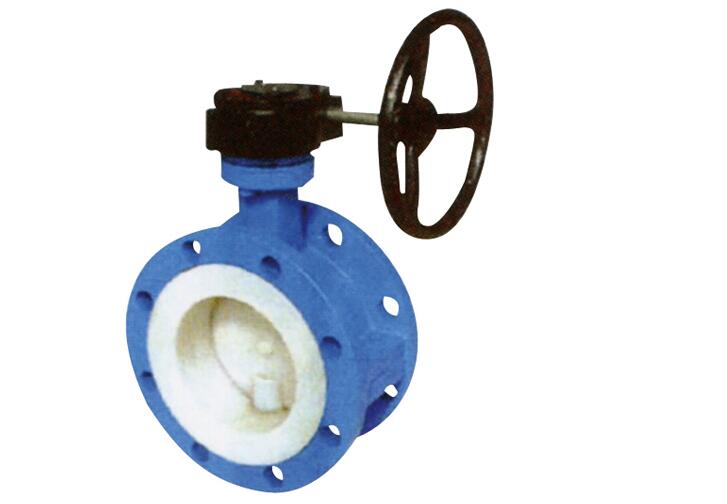

蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则处于全开状态。蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

   气动蝶阀保养及调试



1、气缸检查保养计划

平时做好气缸表面清洁及气缸转轴卡簧处加油，每6个月定期将气缸端盖打开检查气缸内有无杂物及水分，以及润滑脂状态。如润滑脂缺少或已干需将气缸拆开做全面保养清理之后再加润滑脂。



2、阀体检查

每6个月检查阀体外观是否良好，安装法兰有无泄露，如果方便检查阀体密封是否良好，无磨损，及阀板运行是否灵活，阀门有无异物卡住。
